Dans le monde de l’emboutissage et du moulage, le poinçon est l’un des composants les plus critiques mais souvent négligés. En tant que partie qui entre directement en contact avec le matériau pour le séparer ou le déformer plastiquement, lepoinçon de moule standardLes performances de déterminent directement la qualité du produit, l'efficacité de la production et les coûts d'outillage. Que vous exploitiez une ligne d'estampage à grande vitesse ou une opération de formage de précision, comprendre les aspects pratiques des poinçons standard (de la sélection des matériaux à la discipline de maintenance) est essentiel pour optimiser votre processus de production.
Un poinçon de moule standard, également connu sous le nom de poinçon-goupille, poinçon d'estampage ou simplement poinçon, est un composant métallique installé dans une matrice d'estampage qui effectue des opérations continues de poinçonnage, de découpage ou de formage. Il fonctionne conjointement avec une matrice pour séparer ou façonner le matériau de la pièce à usiner en produit ou pièce semi-finie souhaité.
Les poinçons standard sont disponibles dans différentes configurations pour s'adapter à différentes applications. Les types courants incluent les poinçons standard de type T, les poinçons standard de type B, les poinçons guidés, les poinçons sous-matrices et les poinçons de formage. Ce qui rend un poinçon « standard », c'est que ses dimensions et spécifications sont conformes aux normes internationales établies telles que ISO, DIN, JIS, HASCO, DME ou MISUMI, garantissant ainsi l'interchangeabilité et des performances prévisibles.
Le choix du matériau du poinçon affecte directement la durée de vie de l'outil, la résistance à l'usure et le coût. Voici les matériaux les plus utilisés :
| Matériel | Propriétés clés | Application typique |
|---|---|---|
| Acier à outils en alliage | Bonne résistance à l'usure, rentable | Estampage général, matériaux de résistance faible à moyenne |
| Acier rapide | Haute dureté, résistance à la chaleur, idéal pour l'estampage à grande vitesse | Production à grande vitesse, matériaux plus fins |
| Carbure de tungstène | Dureté extrêmement élevée, excellente résistance à l'usure | Production en grand volume, matériaux abrasifs, charges d'impact élevées |
| Aciers pour la métallurgie des poudres | Structure uniforme, ténacité et résistance à l'usure supérieures | Applications exigeantes, production à long terme |
Pour prolonger la durée de vie des poinçons, des traitements de surface sont souvent appliqués :

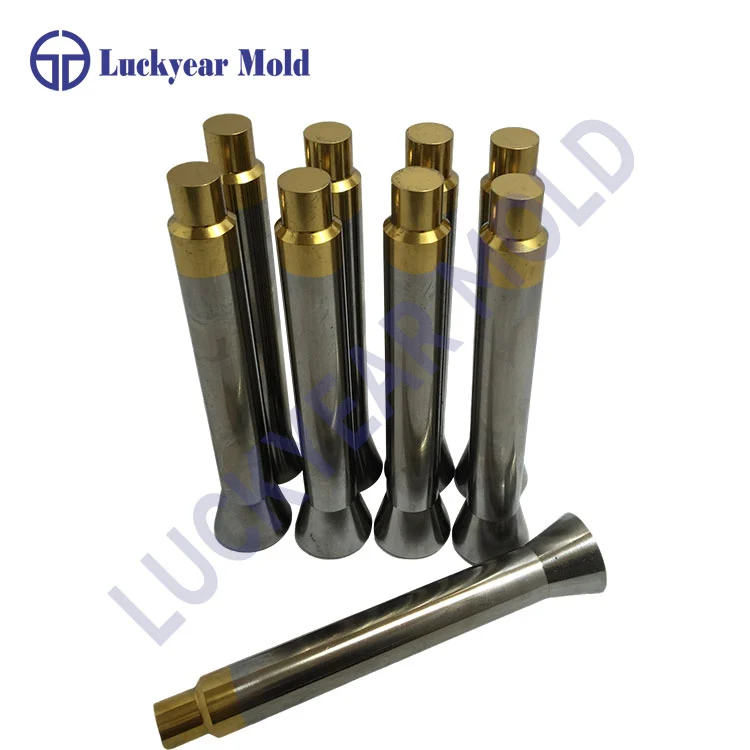

TiN – De couleur dorée, offre une excellente résistance à l'usureLes poinçons standard sont fabriqués selon des tolérances serrées. Un poinçon standard de qualité permet généralement :
Tolérance de diamètre : ±0,001 mm à ±0,002 mm
Concentricité : à moins de 0,002 mm
Rondeur : à moins de 0,003 mm
Rugosité de surface : Ra 0,04 à Ra 0,4
La sélection doit être basée sur les exigences spécifiques de votre candidature. Considérez ces facteurs :
Le matériau du poinçon doit correspondre au matériau de la pièce à usiner. Pour les matériaux souples comme l’aluminium ou l’acier doux, l’acier à outils allié peut suffire. Pour l'acier inoxydable ou les alliages à haute résistance, l'acier rapide ou le carbure est recommandé.
Les poinçons standards doivent être conformes aux normes reconnues en matière d'interchangeabilité :
ISO 8020 – Norme internationale pour les poinçonsFaites attention au diamètre de la section de travail, aux dimensions de la section d'installation et à la longueur totale. Ceux-ci doivent correspondre aux spécifications de votre jeu de matrices.
L’adéquation entre le poinçon et la matrice est un facteur déterminant dans la qualité de l’emboutissage. Un jeu approprié garantit un cisaillement propre, minimise la formation de bavures et prolonge la durée de vie de l'outil.
| Autorisation | Effet |
|---|---|
| Trop grand | Bavures importantes, bords cisaillés rugueux, déformation du matériau |
| Trop petit | Usure excessive des outils, tonnage accru, risque de casse du poinçon |
| Optimal | Cisaillement propre, bavures minimes, durée de vie équilibrée |
En général, le diamètre du poinçon doit être légèrement inférieur à l'ouverture de la matrice pour permettre un jeu approprié. Atteindre et maintenir cet ajustement nécessite une fabrication de précision et une surveillance régulière.
Une installation correcte garantit que le perforateur fonctionne comme prévu :
Vérifiez l'alignement : assurez-vous que le poinçon et la matrice sont concentriques pour éviter les chargements latéraux.
Vérifiez la rétention : utilisez le dispositif de retenue approprié et assurez-vous que le poinçon est solidement fixé.
Confirmer l'espace libre : vérifiez que l'espace libre entre le poinçonnage et la matrice se situe dans la plage spécifiée.
Vérifiez la lubrification : appliquez un lubrifiant approprié pour réduire la friction et l'accumulation de chaleur.
Les poinçons échouent principalement à cause de deux mécanismes : l’usure et la fracture.
| Mode de défaillance | Signes | Prévention |
|---|---|---|
| Usure / arrondi des bords | Bavures accrues, surface cisaillée réduite, tonnage croissant | Inspection régulière, réaffûtage en temps opportun |
| Fracture/casse | Panne soudaine, fissures visibles | Évitez les surcharges, maintenez un dégagement approprié, utilisez le matériel approprié |
| Déformation / flexion | Distorsion permanente | Réduire le tonnage ; assurer une dureté appropriée du matériau |
L'une des erreurs les plus courantes lors de la maintenance des poinçons consiste à attendre que les pièces présentent des bavures visibles avant d'agir. Au moment où les bavures sont visibles, le bord du poinçon a déjà développé un rayon important et les dommages s'accumulent depuis des heures.
Considérez ce scénario réel : si vous retirez un poinçon pour le réaffûter avec une usure minimale, le retrait est faible. Mais si vous attendez que des bavures vous obligent à agir, l’usure risque de devenir bien plus importante. Le nettoyage de ce bord consomme bien plus de durée de vie de l'outil en un seul cycle réactif que ce qui aurait été perdu grâce à une maintenance proactive.
| Fréquence | Tâche |
|---|---|
| Après chaque course | Nettoyez la surface du poinçon ; enlever les débris et les résidus de lubrifiant |
| Tous les jours | Inspecter l’usure visible, les bords arrondis ou les fissures |
| Par inventaire tournant | Réaffûter en fonction du nombre de coups |
| Au besoin | Ébavurer ; appliquer du lubrifiant ; vérifier les dimensions |
Les petits poinçons doivent être inspectés plus fréquemment en raison de la pression de surface plus élevée et de l'accumulation plus rapide de chaleur. Des coups de poing plus importants peuvent s'étendre sur des intervalles plus longs dans des conditions contrôlées.
Arrondi visible des bords
Augmentation du tonnage requis par rapport à la référence
Pourcentage de surface cisaillée réduit sur les pièces embouties
Pièces présentant une qualité incohérente ou une dérive dimensionnelle
Les poinçons de moule standard sont utilisés dans pratiquement tous les secteurs de fabrication :
| Industrie | Application |
|---|---|
| Automobile | Estampage de panneaux de carrosserie, composants de châssis, pièces de garniture |
| Électronique | Bornes de connecteurs perforées, grilles de connexion, boîtiers de blindage |
| Médical | Formage d'instruments chirurgicaux, de boîtiers d'appareils |
| Aérospatial | Estampage de précision des composants structurels |
| Biens de consommation | Panneaux d'appareils, composants d'emballage, quincaillerie |
| Fabrication de moules | Composants de moulage par injection plastique, pièces moulées sous pression |
La valeur pratique d’un poinçon de moule standard va au-delà de son prix d’achat. Tenez compte de ces facteurs de coût :
Coût initial : les matériaux de qualité supérieure ont un coût initial plus élevé mais une durée de vie plus longue.Le point idéal économique n’est pas nécessairement le punch le moins cher, ni le plus cher : c’est celui qui offre le coût total le plus bas par pièce estampée sur tout son cycle de vie.
Lepoinçon de moule standardIl s’agit peut-être d’un petit élément du processus d’estampage, mais son impact sur la productivité, la qualité et les coûts est immense. Le succès pratique commence par la sélection du matériel et de la configuration adaptés à votre application, se poursuit par une installation appropriée et une gestion des dégagements, et culmine par une maintenance disciplinée, sans attendre une défaillance visible, mais en agissant en fonction de l'usure mesurée et du nombre de cycles. Lorsque vous abordez vos poinçons avec l'état d'esprit d'un ingénieur de procédés, en vous concentrant sur la géométrie, la science des matériaux et la physique de l'usure, vous transformez une pièce consommable en un actif de production fiable.
