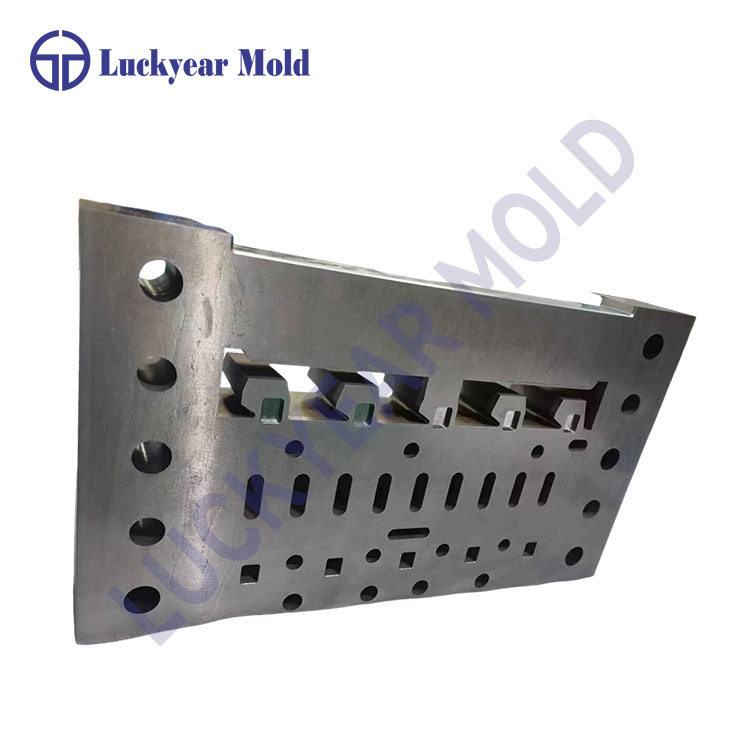

Plaques de moule d'usinage CNCjouent un rôle décisif dans la stabilité, la durabilité et la précision des systèmes de moules modernes. À mesure que la fabrication devient de plus en plus exigeante, les industries exigent des bases de moules offrant une intégrité dimensionnelle constante, une excellente usinabilité et des performances à long terme. Les plaques de moule d'usinage CNC de haute qualité garantissent que les composants critiques du moule s'alignent parfaitement, résistent aux contraintes répétées et prennent en charge des cycles de production efficaces dans le moulage par injection plastique, le moulage sous pression, l'estampage et l'outillage de précision.
Dongguan Luckyyear Precision Mold Parts Co., Ltd. se spécialise dans la production de plaques de moule d'usinage CNC conçues pour les moules de précision, fournissant des propriétés de matériaux stables, des tolérances serrées et une planéité supérieure pour aider les fabricants à atteindre une productivité optimisée.
Les plaques de moule d'usinage CNC doivent combiner résistance, dureté, stabilité et usinabilité. Les plaques de moulage haut de gamme sont sélectionnées et traitées en fonction de :
Uniformité des matériaux– assurer une dureté constante de la surface au noyau.
Précision dimensionnelle– déformation et distorsion minimisées après usinage.
Qualité de finition de surface– des surfaces plus lisses réduisent la friction et améliorent la durée de vie du moule.
Capacité de charge élevée– résister aux chocs et aux variations thermiques.
Options d'usinage personnalisables– y compris le perçage, le fraisage, le taraudage et le meulage.
Dongguan Luckyyear Precision Mold Parts Co., Ltd. utilise des centres CNC avancés pour garantir des tolérances rigoureuses pour les applications de plaques de moule personnalisées.
1. Précision améliorée
L'usinage CNC garantit que chaque plaque atteint une épaisseur, un parallélisme et une perpendiculaire précis. Cela améliore directement l’alignement de la cavité du moule et la qualité du produit final.
2. Temps d'usinage réduit
Les plaques préusinées éliminent le besoin d’ajustements manuels approfondis, permettant aux fabricants de moules d’accélérer la production globale.
3. Durée de vie du moule plus longue
Les plaques de moule stables réduisent la concentration de contraintes et la déformation pendant les cycles de moulage à haute température ou haute pression.
4. Meilleure compatibilité des matériaux
Des options telles que P20, 1.2344, 1.2312, S50C, 718 et d'autres garantissent que les plaques peuvent être utilisées sur les plastiques, les métaux et les applications à forte usure.
Les plaques de moule d'usinage CNC sont largement utilisées dans :
Bases de moulage par injection plastique
Bases de moules de moulage sous pression
Outils d'estampage de précision
Moules pour composants automobiles
Moules pour appareils électroniques
Outillage de pièces médicales et optiques
Plaques de luminaires industriels personnalisés
Leur stabilité mécanique les rend idéales pour les domaines très exigeants nécessitant des cycles répétés et précis.
Vous trouverez ci-dessous un tableau de paramètres simplifié pour démontrer la configuration professionnelle de la plaque de moule :
Paramètres techniques des plaques de moule d'usinage CNC
| Catégorie de spécification | Détails |
|---|---|
| Options matérielles | P20, 1.2344/H13, 1.2738, S45C, S50C, 718, SKD61 |
| Plage de dureté | 28–35 HRC (P20), 38–52 HRC (H13/SKD61), durcissement personnalisé disponible |
| Plage d'épaisseur | 10 mm à 500 mm (personnalisé) |
| Taille maximale de la plaque | Jusqu'à 2 000 mm × 3 000 mm (selon le type de matériau) |
| Tolérance de planéité | ≤0,02 mm par 100 mm |
| Parallélisme | ≤0,015 mm |
| Rugosité de la surface | Ra 0,8–1,6 μm (après meulage de précision) |
| Services d'usinage | Fraisage CNC, perçage CNC, meulage, taraudage, chanfreinage, préparation EDM |
| Personnalisation | Trous, fentes, poches, canaux de refroidissement, gravure |
Dongguan Luckyyear Precision Mold Parts Co., Ltd. propose une personnalisation complète des plaques de moule utilisées dans les grands moules, les outils automobiles et l'électronique de haute précision.
P20 / 1.2311 (Acier pré-trempé)
Bonne ténacité et usinabilité
Idéal pour les moules d'injection plastique
1.2344 / H13 (Acier à outils pour travail à chaud)
Excellente résistance à la chaleur
Convient aux moules de moulage sous pression
1.2738 (acier allié pré-durci)
Meilleure polissabilité
Commun pour les grands fonds de moules
S50C / S45C (acier au carbone)
Coût inférieur
Convient aux plaques de moule non critiques
Choisir le bon matériau permet d'obtenir une durée de vie plus longue, des coûts d'usinage réduits et des performances de moulage stables.
1. Fabrication de précision
Avec des centres CNC avancés et des inspections de qualité strictes, chaque plaque de moule répond aux normes internationales de précision.
2. Large inventaire de matériaux
Comment les plaques de moule d'usinage CNC améliorent-elles les performances des moules et l'efficacité de la production ?
3. Assistance technique personnalisée
Nous proposons une optimisation de la conception, des suggestions d'usinage et des recommandations de matériaux basées sur la fonction du moule.
4. Emballage d'exportation professionnel
Une protection antirouille et des plateaux sécurisés garantissent que les plaques arrivent prêtes pour un usinage ou un assemblage immédiat.
5. Délai de livraison fiable
Ár mbosca páipéir clóite lasmuigh toisí: 9.5x7x4 orlach, toisí taobh istigh: 9 orlachx6.5 orlachx3.5 orlach. Is féidir leat méideanna saincheaptha a roghnú freisin, seoltar na boscaí bronntanais ath-inúsáidte seo cothrom le haghaidh cóimeála éasca.
1. Sélection des matériaux
Les matières premières proviennent de fournisseurs d’acier de confiance pour garantir l’homogénéité de la dureté.
2. Usinage grossier
Le fraisage CNC prépare la forme de base et élimine les contraintes.
3. Traitement anti-stress
Réduit la déformation interne pour des performances de moulage stables.
4. Meulage et fraisage de précision
Atteint l’épaisseur, la planéité et le parallélisme requis.
5. Forage et rainurage CNC
Crée des trous, des poches et des canaux précis selon les dessins.
6. Inspection de qualité finale
Chaque plaque est mesurée à l'aide d'une MMT, de micromètres et de testeurs de dureté.
Production plus élevéeen raison de la stabilité et de la réduction des retouches
Coûts de maintenance réduitsgrâce à des matériaux durables
Répétabilité améliorée du mouleavec un usinage précis
Meilleure cohérence du produità chaque cycle de production
Temps d'assemblage du moule plus courtgrâce aux dimensions exactes des plaques
Q1 : Quels facteurs dois-je prendre en compte lors de la sélection de plaques de moule d'usinage CNC ?
A1 : Tenez compte de la dureté du matériau, de la stabilité thermique, de l'usinabilité, de la tolérance de planéité et de la question de savoir si les plaques seront utilisées dans le moulage par injection, le moulage sous pression ou l'emboutissage.
Q2 : Comment les plaques de moule d'usinage CNC améliorent-elles la précision dans les applications de moulage ?
A2 : Leur épaisseur précise, leur parallélisme et leur finition de surface garantissent un alignement parfait entre les composants du moule, réduisant ainsi les bavures, la déformation et le temps de cycle.
Q3 : Les plaques de moule d'usinage CNC peuvent-elles être personnalisées pour des conceptions complexes ?
A3 : Oui. Ils peuvent être usinés avec des canaux de refroidissement, des trous filetés, des fentes, des poches et gravés sur la base de dessins détaillés.
Q4 : Quels matériaux sont recommandés pour les moules à haute température ou haute pression ?
A4 : Des matériaux comme le H13 (1.2344) ou le SKD61 offrent une résistance thermique élevée et des performances anti-usure pour les applications exigeantes de moulage sous pression ou de canaux chauds.
Pour une assistance technique professionnelle, des solutions d'usinage personnalisées ou une production en vrac de plaques de moule d'usinage CNC, veuillezcontact Pièces de moule de précision Dongguan Luckyyear Co., Ltd.Notre équipe fournit une réponse rapide, des conseils techniques et une fabrication de plaques de moule de haute précision aux clients du monde entier.
