Poinçons de précision à billesont des composants d'outillage clés dans les opérations d'emboutissage et de fabrication de matrices de métaux qui utilisent un mécanisme de « verrouillage à bille » à changement rapide pour une insertion et un retrait rapides. Ce guide explique ce qu'ils sont, comment ils fonctionnent, où ils sont utilisés et comment choisir le type approprié pour votre processus de fabrication — avec le contexte de l'industrie et des exemples pour aider à la prise de décision.

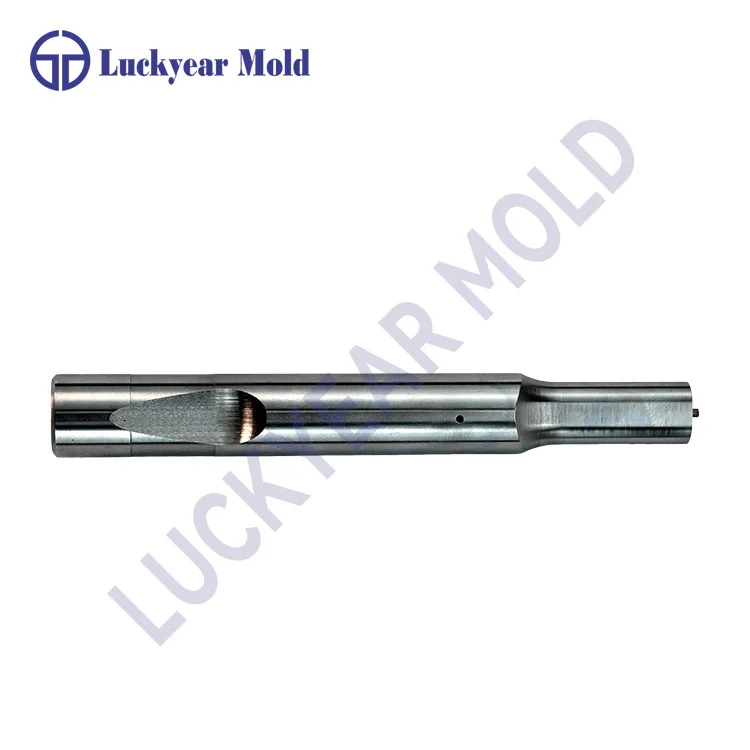

Les poinçons de verrouillage à bille de précision sont des outils d'emboutissage de métal spécialisés conçus pour créer des trous ou des formes dans la tôle ou d'autres substrats à l'aide d'un mécanisme de changement rapide basé sur une bille de verrouillage. Ils sont fabriqués à partir d'aciers à outils de haute qualité tels que SKH51, SKD11 ou des matériaux équivalents et sont fabriqués selon des tolérances précises pour des performances reproductibles dans les applications d'outillage industriel.
Contrairement aux poinçons standard qui sont pressés ou enfoncés dans un siège de matrice avec un montage fixe, les poinçons à bille se « verrouillent » dans le dispositif de retenue via une petite bille et une rainure en acier, permettant un retrait et un remplacement rapides sans démonter l'ensemble du système de matrice. Ce mécanisme réduit considérablement les temps d’arrêt lors de la maintenance ou des changements d’outillage.
Le principe de fonctionnement d’un Ball Lock Punch de précision repose sur son système de verrouillage unique à changement rapide :
Ce système contraste avec les outils à pression traditionnels qui nécessitent un temps de démontage important pour remplacer ou ajuster les composants d'outillage.
Les avantages de l’utilisation des poinçons à bille de précision sont particulièrement évidents dans les environnements de production à volume moyen et élevé :
| Avantage | Explication |
|---|---|
| Changement rapide | Le mécanisme de verrouillage à bille permet un remplacement rapide du poinçon sans retirer la matrice, réduisant ainsi les temps d'arrêt pour maintenance. |
| Précision améliorée | Fabriqué selon des tolérances élevées, garantissant une qualité et un alignement constants des trous. |
| Versatilité | Disponible dans des styles légers et robustes, avec ou sans options d'éjecteur. |
| Temps d'arrêt réduits | Le retrait rapide des poinçons usés ou endommagés accélère les cycles de maintenance. |
Ces avantages rendent les poinçons à bille courants dans l'emboutissage automobile, la fabrication d'appareils électroménagers et la construction de matrices industrielles où la disponibilité et la cohérence des pièces sont essentielles.
Les poinçons de précision à bille sont disponibles dans une gamme de configurations en fonction des besoins de l'application :
Le choix du bon poinçon Ball Lock dépend de plusieurs facteurs :
De quels matériaux sont fabriqués les poinçons de précision à bille ?
La plupart des poinçons à bille de précision sont fabriqués à partir d'aciers à outils de haute qualité tels que SKH51, SKD11 ou équivalents. Ces matériaux offrent la dureté et la résistance à l’usure nécessaires aux opérations d’emboutissage répétées.
Comment le mécanisme de verrouillage à bille améliore-t-il la disponibilité des outils ?
Le mécanisme de verrouillage à bille permet une insertion et un retrait rapides des poinçons des supports sans démonter l'ensemble de la matrice. Cela accélère la maintenance et réduit les temps d’arrêt de la production.
Les poinçons Ball Lock peuvent-ils être utilisés avec des systèmes d’éjection ?
Oui, il existe des poinçons à bille conçus avec des éjecteurs intégrés (souvent appelés poinçons d'éjection à bille) qui aident à empêcher l'arrachage des limaces et à améliorer les performances de la matrice dans certaines applications.
Quelles industries utilisent couramment les poinçons à bille ?
Les poinçons à bille sont largement utilisés dans la fabrication automobile, la production d'appareils électroménagers et la construction de matrices industrielles où les opérations de tôlerie sont fréquentes et la précision est essentielle.
Les poinçons Ball Lock sont-ils standardisés ?
La fonction de verrouillage à bille est conforme aux normes telles que ANSI B94.17 pour un engagement et une sécurité appropriés, mais les dimensions et profils exacts peuvent varier selon le fabricant. Vérifier les dispositifs de retenue des poinçons et les jauges pour vérifier l'emplacement correct du siège de la bille permet d'éviter les problèmes.
Pour vos besoins en outillage de haute précision, envisagez de vous associer à des leaders de l'industrie tels quePièces de moule de précision Dongguan Luckyyear Co., Ltd.qui se spécialisent dans les composants d'outillage de précision, y compris les poinçons à bille.
